道閘系統的優勢與安裝
2018-05-09

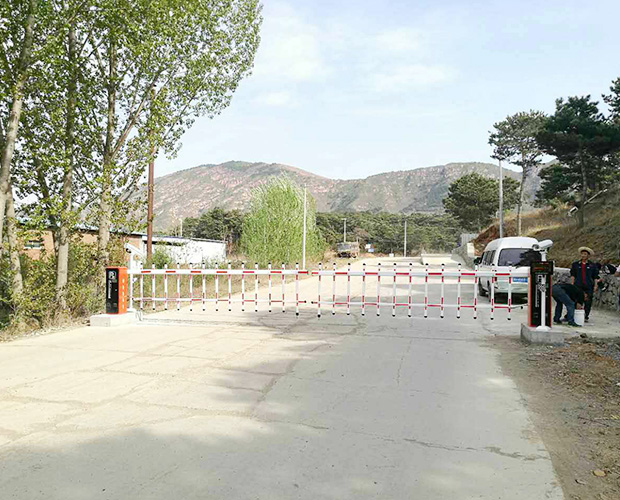

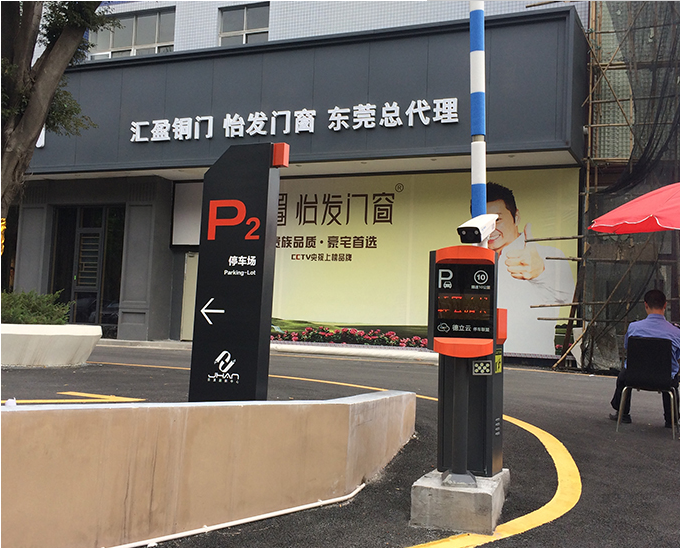

道閘又稱擋車器，最初從國外引進，英文名叫Barrier Gate， 是專門用于道路上限制機動車行駛的通道出入口管理設備 ，現廣泛應用于公路收費站、停車場、小區、企事業單位門口，來管理車輛的出入。電動道閘可單獨通過遙控實現起落桿，也可以通過停車場管理系統(即IC刷卡管理系統)實行自動管理狀態。道閘桿主要是跟停車場道閘配套使用，主要分成為圓形直桿、橢圓折臂桿、橢圓直桿、柵欄桿。
設備名稱：快速道閘
設備型號：TAB-1601、TAB-1603、TAB-1605、TAB-0610
工作電壓：AC220V/50Hz
工作溫度：-35℃～75℃
起桿時間：1.2秒(桿長《= 3米);3秒(桿長《= 4米);5秒(桿長《= 6米)
車隊放行(車輛計數)：OFF 一車一桿,ON 車隊放行
具有8大優勢功能：
遙控：OFF 遙控工作,ON 遙控關閉
科學設計的連桿傳動機構，使閘桿慢起動、快運行、慢停止;
科學設計的連桿傳動機構，始終使閘桿90°運行;
科學設計的彈簧平衡機構，彈簧力的調節更方便;
高效的風冷散熱設計，保證電機可以長時間的連續運轉;
采用光電開關限位、機械限位和超時限位三重保護;
具有無線遙控和遠程線控功能，可聯接停車場管理系統;
具有地感、紅外對射、壓力電波等安全裝置的接口;
結合地感，可實現車隊放行、防砸車、車過自動關閘等功能;
道閘由減速箱、電機、(或者采用液壓)傳動機構、平衡裝置、機箱、閘桿支架、閘桿等部分組成。
隨著汽車工業的不斷發展及汽車數量的日益劇增，對道閘的需求量也越來越大，對道閘的性能也提出了更高的要求。如道閘一體化機芯、離合裝置、智能防抬功能、遇阻返回裝置、升溫功能(確保在零下30度環境下使用)、抽風降溫系統(及時降低電機 溫度)、自動離合裝置、防撞脫桿裝置等。桿的起 落速度從0.8秒到6秒不等。
主機安裝
1、安裝位置：
?、僖罪@眼處，閘桿面朝外(路口).
②道閘地面與路面需同一平面、路面需時混泥土地面作為道閘基礎.
2、安裝方法：
?、偃〕鱿鋬?nèi)隨機附件.
?、趯⑾潴w放置確定位置，打開箱門，用記號筆或螺絲刀在箱底板孔位處劃線，并一開箱體.
③使用沖擊鉆分別在幾號出打上膨脹螺絲釘，孔深70-80mm，并置入膨脹螺絲，調好箱體水平、垂直度、擰緊螺母.
調整方法：
1、拉簧調整：
?、俳油ǖ篱l電源，按控制器的“▲”“▼”鍵，使閘桿上下90度運行4至5次，如落桿時間桿出現抖動現象，說明平衡彈簧拉力不夠，將閘桿運行到垂直狀態.
?、跀嚅_電源，打開箱機，松開箱蓋螺絲，取下箱蓋.
③使用六角扳手調節每根拉簧螺絲。(見圖三)使閘桿在落桿運行時達到最佳效果.
?、苋羝饤U時間桿出現抖動現象，說明平衡彈簧的拉力過大，重復上述操作(將彈簧螺絲放松，使閘桿在落桿運行時達到最佳效果.)
⑤若起桿時，電機有運轉而閘桿不動作，說明平衡拉簧拉力不足，調節拉簧狀態或增加拉簧，直至閘桿運行正常.
單機彈簧配置情況如下：
閘桿長度6米配置兩根拉簧，檔桿長度4-5米配置兩根拉簧，閘桿長度4米以下配置一根拉簧。調整時在每個螺母旋轉圈數相同，以免受力不均衡。
